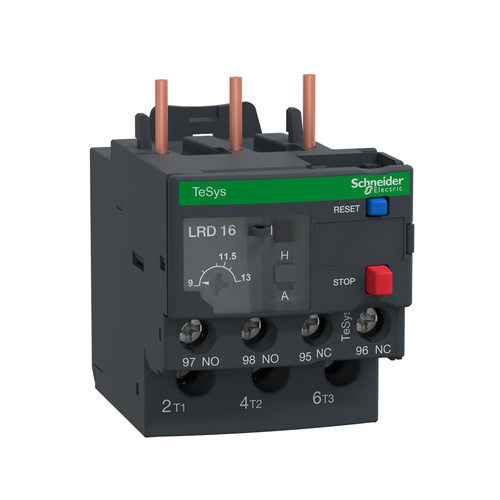

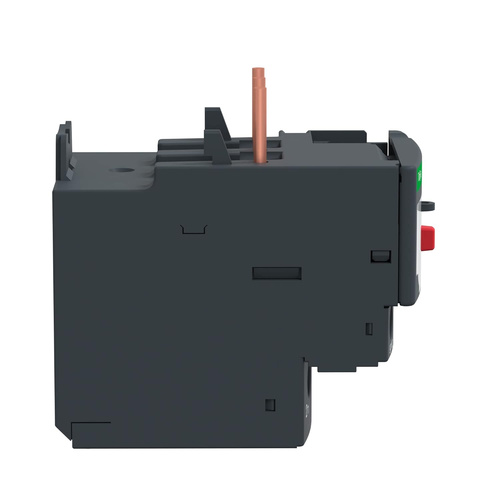

بی متال 9 تا 13 آمپر اشنایدر مدل LRD16

رله حرارتی TeSys LRD اضافه بار 13 آمپر690 ولت AC/DC است که در محدوده تنظیم جریان حرارتی 9-13 آمپر با کلاس تریپ 10 برای حفاظت از موتورهای 3 فاز 5.5 کیلووات 400 ولت استفاده می شود. بی متال اشنایدر مجهز به سیستم تشخیص قطع فاز است. در این تجهیز می توان با یک ولوم قابل تنظیم رنج جریان را انتخاب کرد که هم با حالت دستی و هم اتوماتیک قابل تنظیم است. هم چنین بی متال اشنایدر به یک دکمه ی تریپ مجهز شده که با آن می توان عملکرد صحیح دستگاه را تست کرد. به علاوه در این تجهیز کلیدهای ریست و استوپ، نشانگر وضعیت بی متال و 2 کنتاکت کمکی 1NO+1NC برای مشخص کردن خطا تعبیه شده است. دکمه ها و پیچ های تنظیمی با محفظه ی شفاف شیشه ای محافظت می شود. بیمتال اشنایدر توسط ترمینال­ های پیچی مستقیماً به ترمینال های پایین کنتاکتورهای 3 پل LC1D12-D38 متصل می شود. رله بیمتال LRD را می توانیم با ترمینال پیچی یا ریل DIN روی تابلو نصب کنیم. در این صورت کنتاکتور از بی متال با استفاده از ترمینال بلاک LAD7B106 جدا می شود. بی متال اشنایدر در دمای 20 - تا 60 درجه سانتی گراد به خوبی کار می کند و درجه حفاظت آن IP20 است.
